ЗАО "Спецгидравлика" в настоящее время освоен серийный выпуск насосов шестеренных типа НМШ новой конструкции, ГОСТ 19027-89, для перекачки нефтепродуктов (масло, нефть, мазут, дизельное топливо, отработка) без механических примесей, кинематической вязкостью от 1,8·10-6 до 1,5·10-3 м2/с и температурой рабочей жидкости до 70°С (применяемость по средам и технические характеристики). Декларация о соответствии ЕАЭС N RU Д-RU.РА09.В.05496/23 от 25.10.2023 г. Сертификат соответствия сейсмостойкости № РОСС RU.МО10.Н00630 Конструктивными отличиями насосов серии НМШ нашего производства являются:

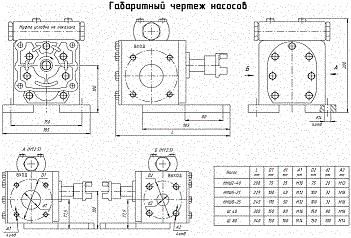

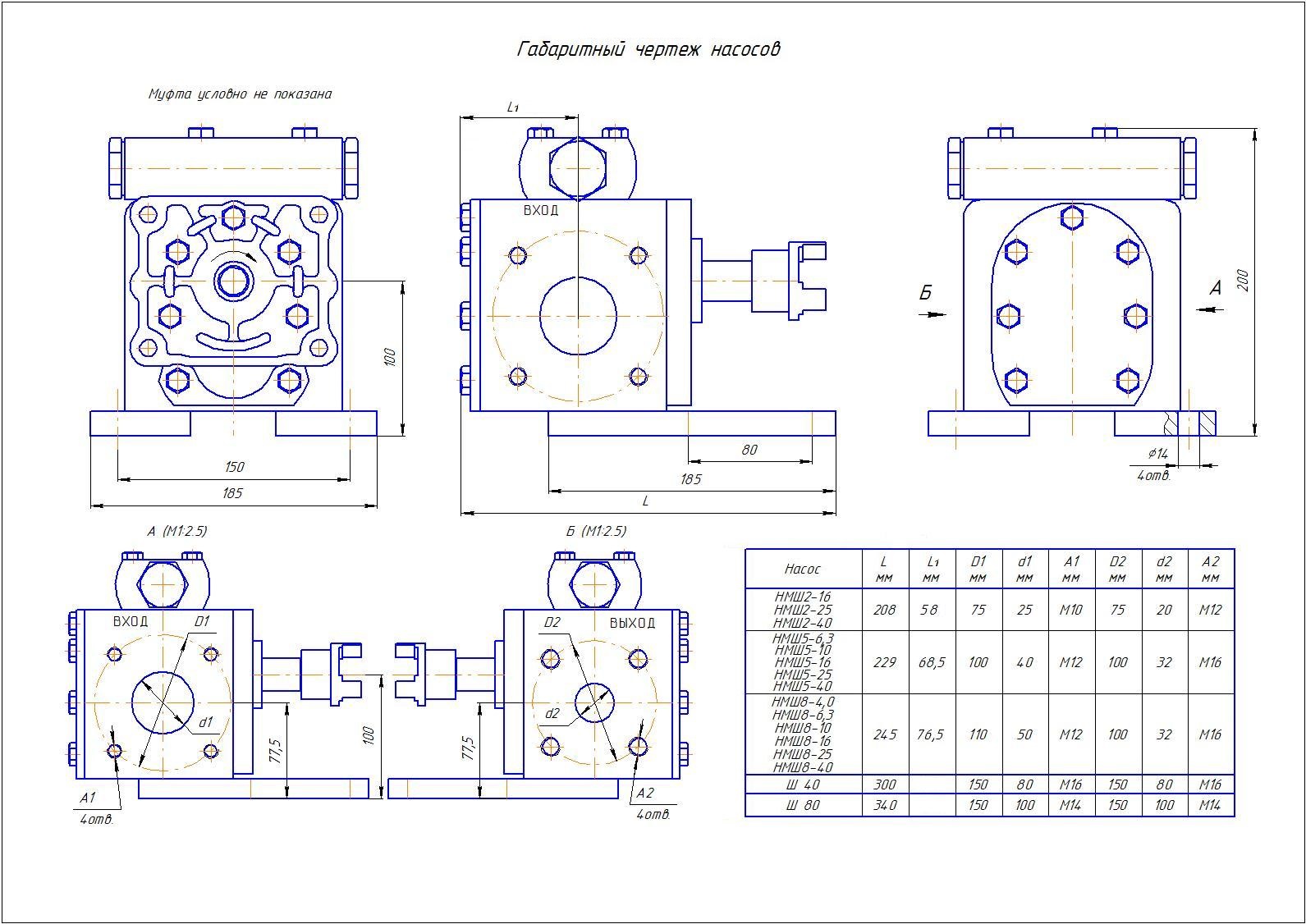

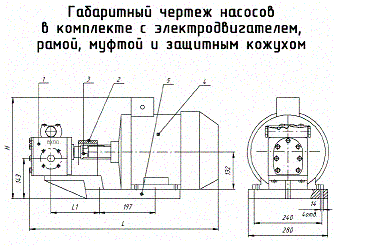

Присоединительные размеры полностью соответствуют присоединительным размерам аналогичных насосов, использующихся в промышленности, т.е. насосы нашего производства полностью взаимозаменяемы. Варианты поставок:
|
НМШ 2-25Ю (тех. хар-ки) НМШ 2-40Ю (тех. хар-ки)
НМШ 5-10Ю (тех. хар-ки) НМШ 5-16Ю (тех. хар-ки) НМШ 5-25Ю (тех. хар-ки) НМШ 5-40Ю (тех. хар-ки)
НМШ 8-6,3Ю (тех. хар-ки) НМШ 8-10Ю (тех. хар-ки) НМШ 8-16Ю (тех. хар-ки) НМШ 8-25Ю (тех. хар-ки) НМШ 8-40Ю (тех. хар-ки) |
Устройство и принцип работы шестеренного насоса

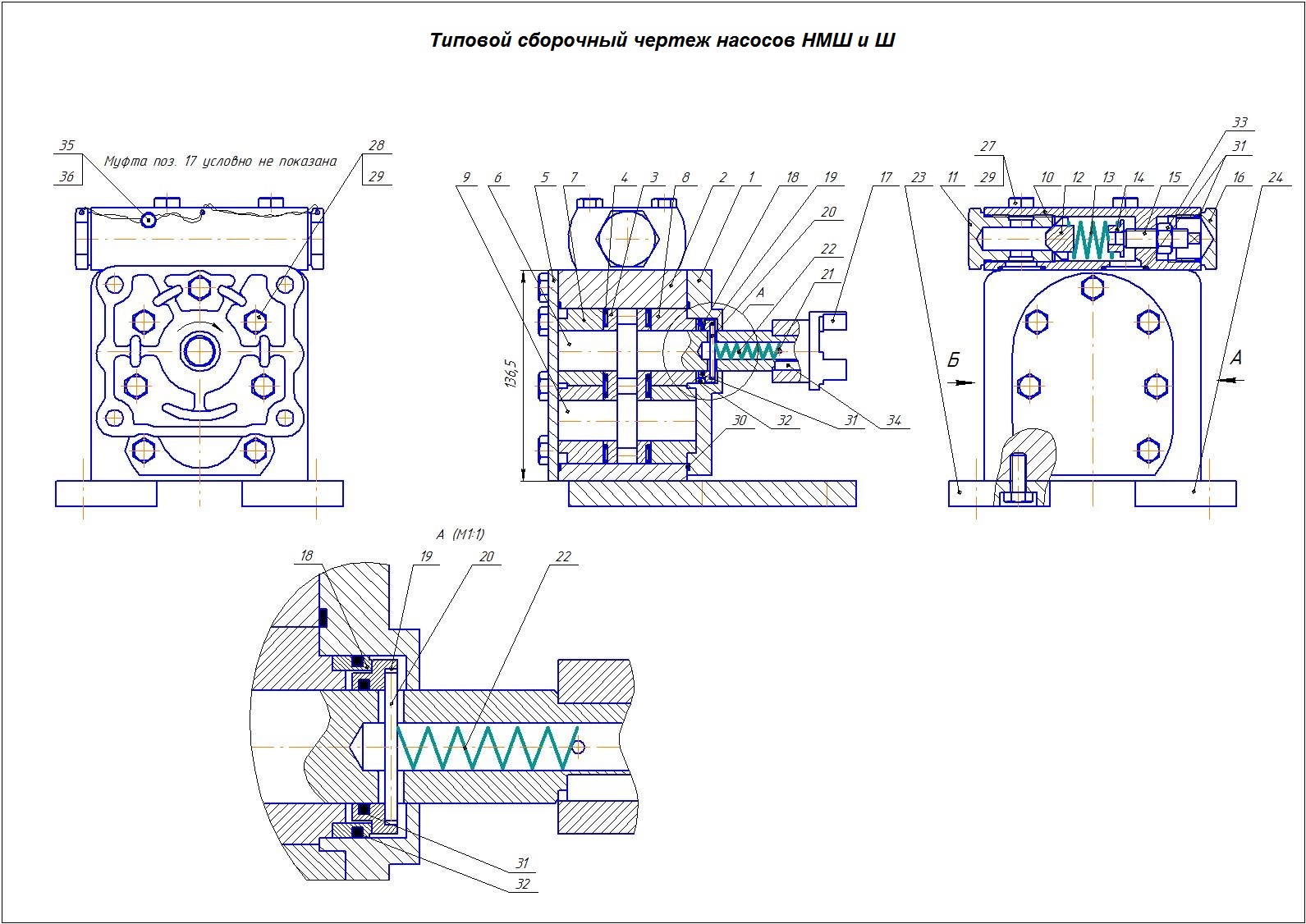

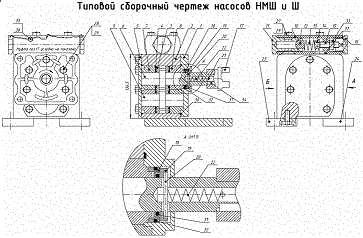

- По принципу действия шестеренный насос – объемный. При вращении ведущих и ведомых шестерен со стороны входа создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и перемещается в них со стороны входа в сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему. Насос состоит из следующих основных деталей и узлов: рабочего механизма, корпуса, передней и задней крышек, торцевого уплотнения и предохранительного клапана.
- Рабочий механизм, в свою очередь, состоит из ведущей и ведомой шестерен, компенсаторов с манжетами и втулок (подшипников скольжения).
- Ведущая 6 и ведомая 9 шестерни являются прямозубыми.
- Шестерни с компенсаторами 3, манжетами 4 и втулками 7, 8 устанавливаются в корпус 2. С торцов корпус закрыт передней 1 и задней 5 крышками.
- Торцевое уплотнение расположено в верхней крышке и состоит из пяты 19, пружины 22, уплотнительных колец 31, 32, упорной втулки 18. От проворачивания пята 19 стопорится штифтом 20.
- Предохранительный клапан, состоящий из корпуса 10, седла 11, клапана 12, пружины 13, оправки 14, винта 15, крышки 16, гайки 33, крепится к корпусу болтами 27 и предназначен для кратковременного перепуска перекачиваемой жидкости из полости нагнетания в полость всасывания в случае повышения давления в напорном трубопроводе выше допустимого.
- Регулирование клапана производится винтом 15, который стопорится гайкой 33 и закрывается крышкой 16.
|
|
|
Описание конструктивных отличий насосов типа «НМШ» общепромышленного назначения производства ЗАО "Спецгидравлика" и аналогичных насосов, использующихся в промышленности.
Насосы производства ЗАО "Спецгидравлика" |
Типовые насосы НМШ |
|---|---|
| Уплотнение торцов шестерен осуществляется прижимом к ним компенсаторов с З-образными манжетами давлением нагнетания, подведенным к внутренней полости манжет. Достоинства:
|
Уплотнение торцов шестерен осуществляется прижимом к ним подшипников давлением нагнетания, регулируемым клапаном предохранительным, подведенным к торцам подшипников со стороны крышек насоса. Недостатки:
|
| Торцевое уплотнение вала осуществляется поджимом самоустанавливающейся пяты, уплотненной по валу ведущей шестерни резиновым кольцом, к подпятнику, установленному неподвижно в передней крышке и уплотненному по наружной поверхности резиновым кольцом, пружиной, установленной в осевом отверстии вала ведущей шестерни, упирающейся с одной стороны в неподвижный штифт, установленный на валу ведущей шестерни, а с другой стороны в подвижный штифт, свободно помещенный в диаметральное отверстие вала ведущей шестерни и соединенный с пятой. Достоинства:
|
Торцевое уплотнение вала осуществляется поджимом пяты, уплотненной по валу ведущей шестерни резиновым кольцом, пружиной через упорную втулку, соединенную с валом штифтом, и упорным кольцом, установленным на валу, к подпятнику, установленному неподвижно в передней крышке и уплотненному по наружной поверхности резиновым кольцом. Недостатки:
|
| Сборная конструкция насоса с клапаном перепускным. Достоинства:
|
Моноблочная конструкция корпуса насоса с клапаном перепускным. Недостатки:
|
| Подшипник. Изготовление подшипников скольжения и компенсаторов из алюминиевого сплава литьем с кристаллизацией под давлением. Достоинства: Следующие особенности повышают долговечность изделия:
|
Подшипник. Изготовление подшипников скольжения из бронзы литьем в кокиль или под давлением. Недостатки: Следующие особенности снижают долговечность изделия:
|
