Фланец представляет собой кольцо круглой либо прямоугольной формы. По внешнему краю равномерно выполнены отверстия, служащие для надежного и герметичного соединения при помощи шпилек или болтов. Используются парами (комплектом). Применяются для соединения труб различного диаметра, вращающихся валов, крепления трубопроводной арматуры к всевозможным емкостям, машинам и аппаратам.
Фланец стальной - разновидность трубопроводной арматуры для соединения труб и их частей с высокой степенью герметичности, а также для соединения труб со вспомогательным оборудованием. Фланцевое соединение успешно используется для соединения частей с вращающимися деталями.
В основном, используются стальные фланцы. Марка стали и тип покрытия определяется силой давления в трубопроводе и типом путепровода. Для трубопроводов, используемых на химичексих предприятиях подходят фланцы со специальным покрытием и из сортов особо прочных марок стали.
Основное предназначение фланцев: герметичное соединение труб и участков трубы между собой и возможность подсоединения трубопровода к специализированным агрегатам и установкам.
В фланцевый соединительный комплект входят: два фланца, шпильки или болты с гайками и прокладки. При рабочем давлении в трубах не больше 40 кгс/см2, поверхность уплотнения должна быть гладкой, а в качестве уплотнителя выступает резина, картон или паронит. В случае, когда давление доходит до 200 кгс/см2, один фланец должен иметь один или несколько выступов, а на другом требуется одно или несколько углублений прокладкой (паронит или асбометалл).
Типы фланцев:
- Плоский фланец.
- Фланцы воротниковые.
- Фланцы на свободном кольце
- Фланцы, используемые в сосудах и аппаратах.
ГОСТ
- ГОСТ 33259-2015, нормативный документ, распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей и трубопроводов, а также на присоединительные фланцы машин, оборудования, приборов, патрубков, аппаратов и резервуаров на номинальное давление до PN 250 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю.
Классификация
По способу крепления фланцы делятся на:
Жесткие. Включают разновидности фланцев со сварочным креплением.
Свободные. Крепятся к трубопроводу при помощи приварного кольца или отбортовки. Такой тип крепления позволяет фланцу свободно двигаться относительно путепровода, снимая напряжение с болтов и компенсируя температурную разницу.
Использование
- Плоский фланец надевается на трубу и тщательно приваривается по всей поверхности стыка. Такой способ соединения используется для стыковки труб и емкости.
- Воротниковые или сапожковые фланцы привариваются встык трубы и используются при установке поворотной запорной арматуры.
- Резьбовые фланцы применяются при монтаже комбинированных деталей. Для увеличения срока службы их подвергают гальванике.
Цены на фланцы и ЗИП можно посмотреть в разделе "Прайс-лист"
 |
 |

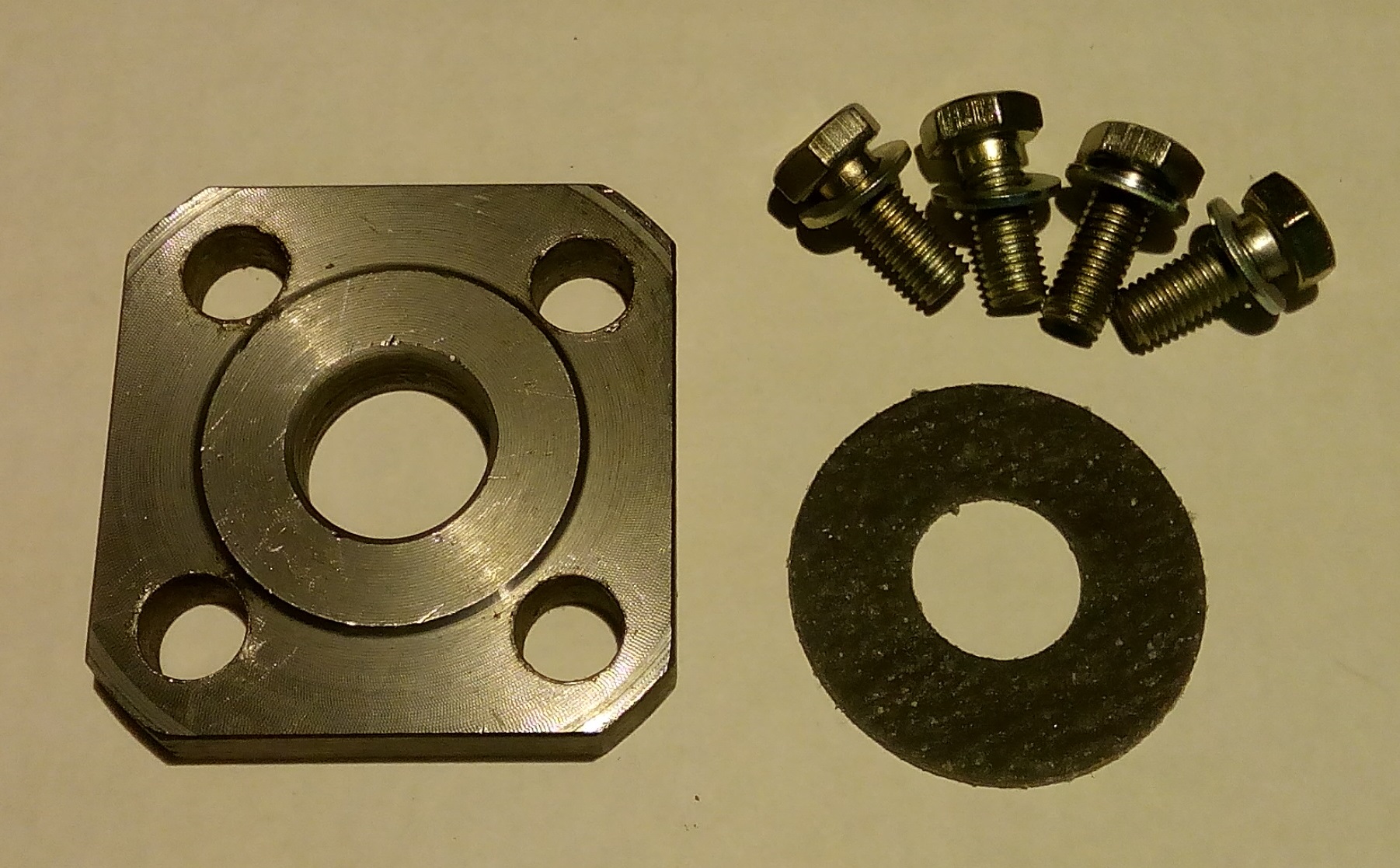

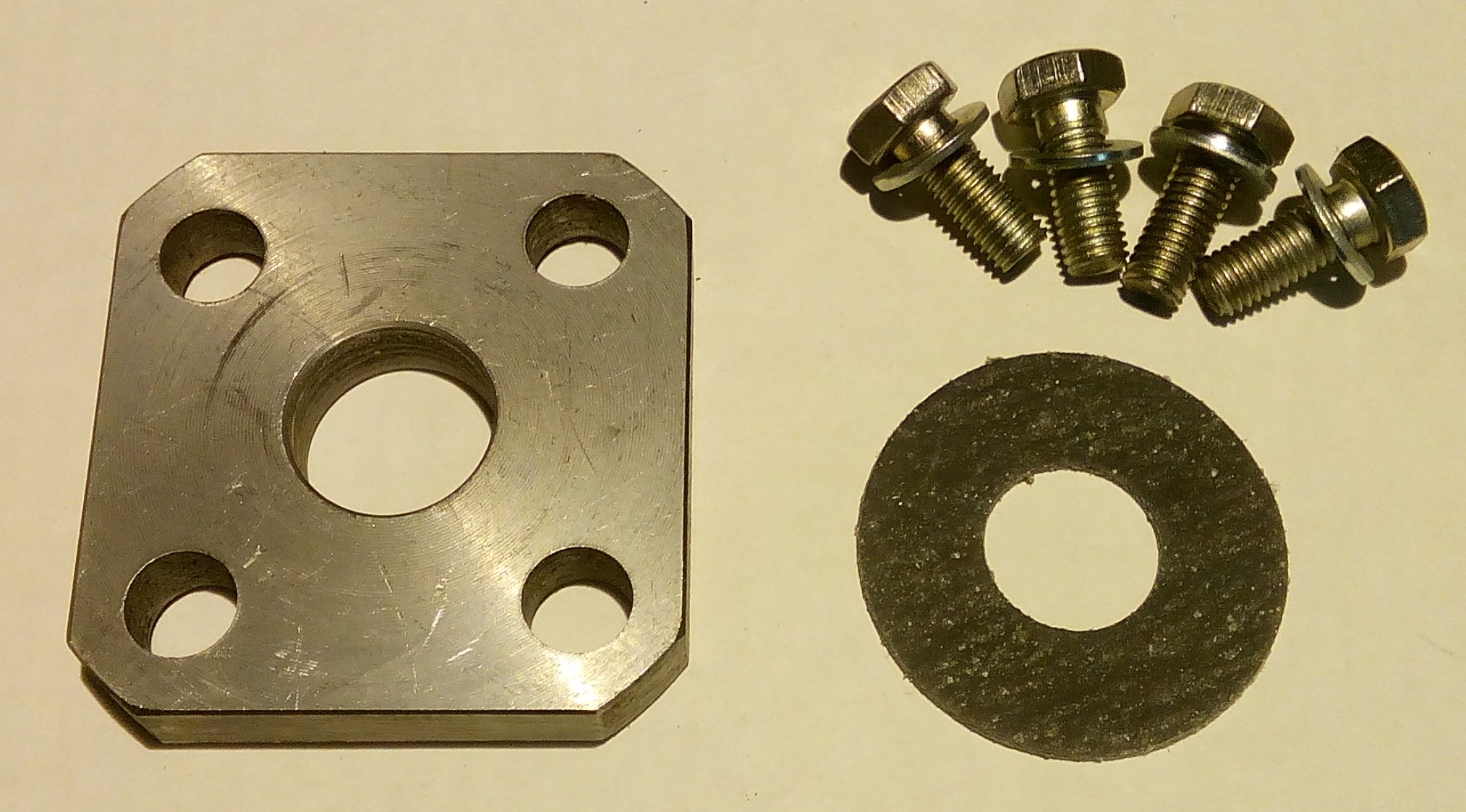

| Ответный фланец НМШ2 (вход) с крепежом и прокладкой |
 |
 |

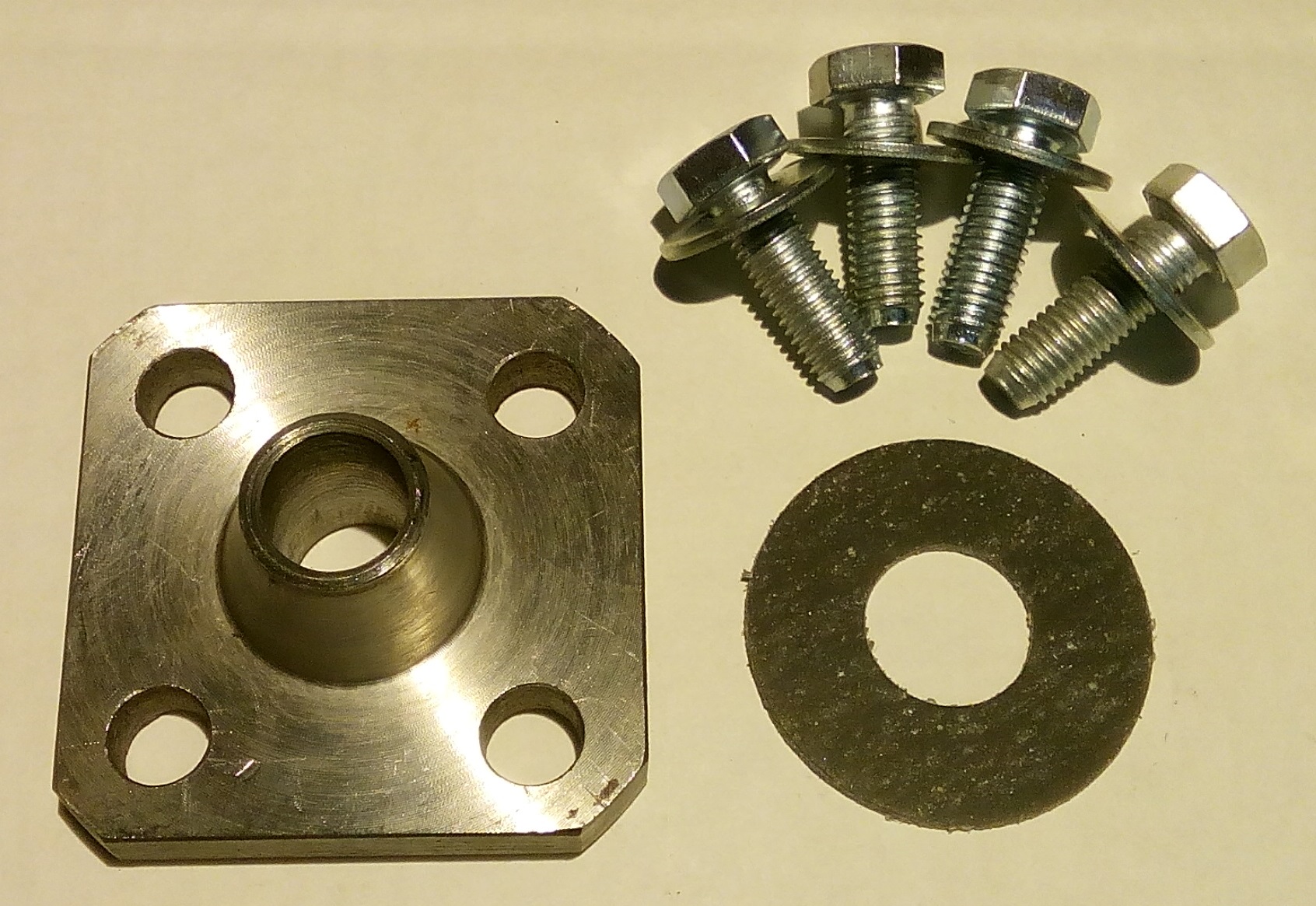

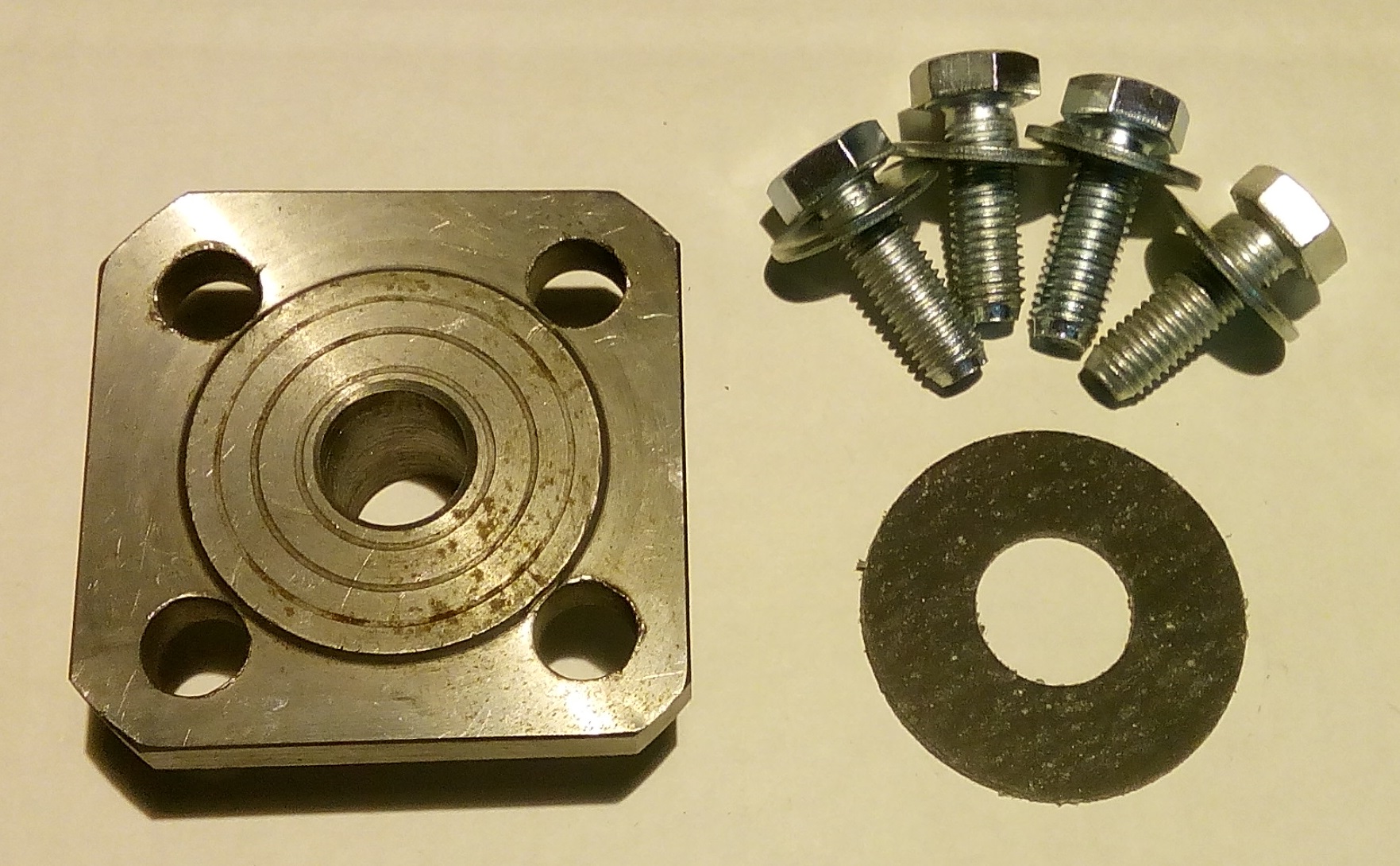

| Ответный фланец НМШ2 (выход) с крепежом и прокладкой |
 |
 |

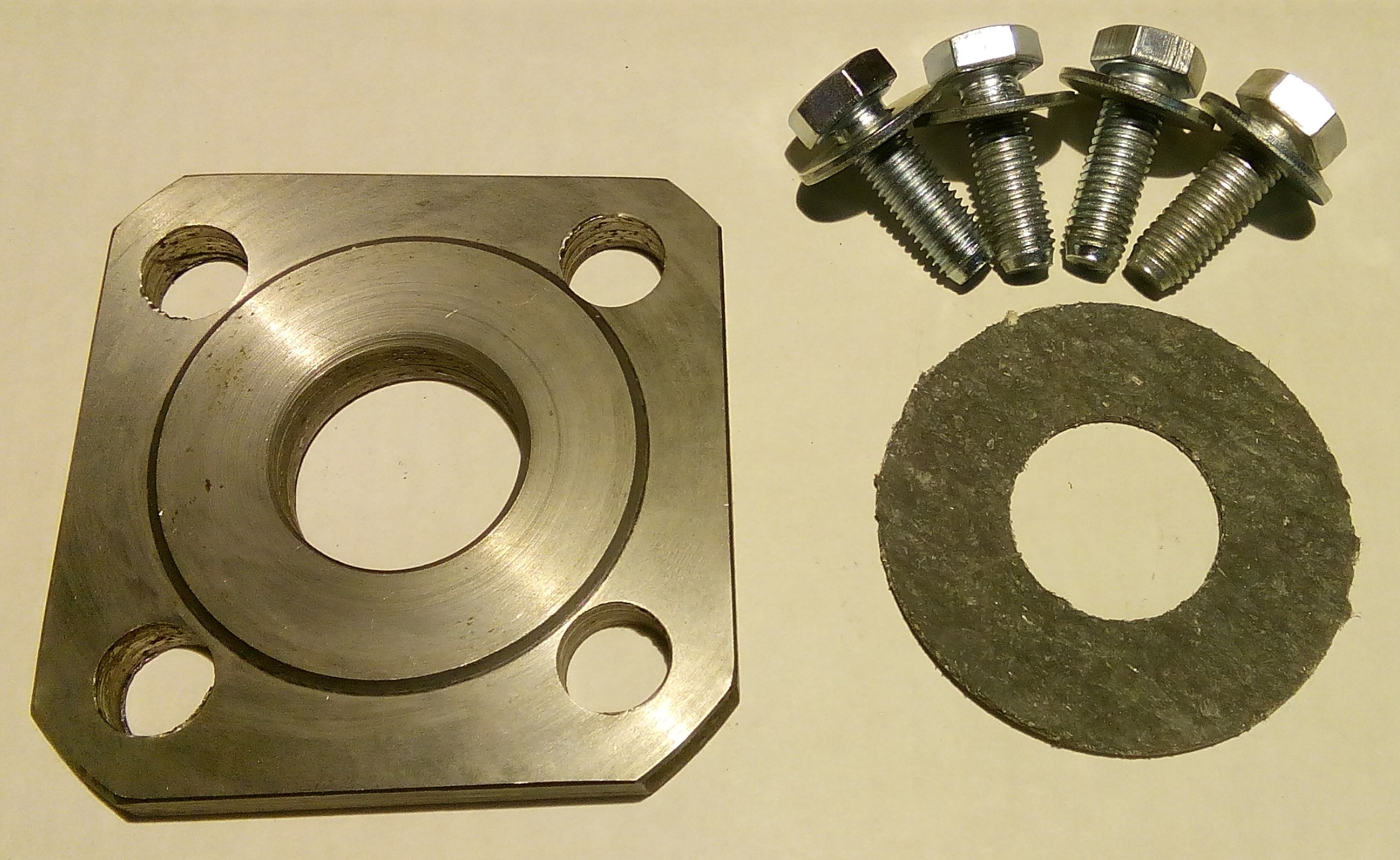

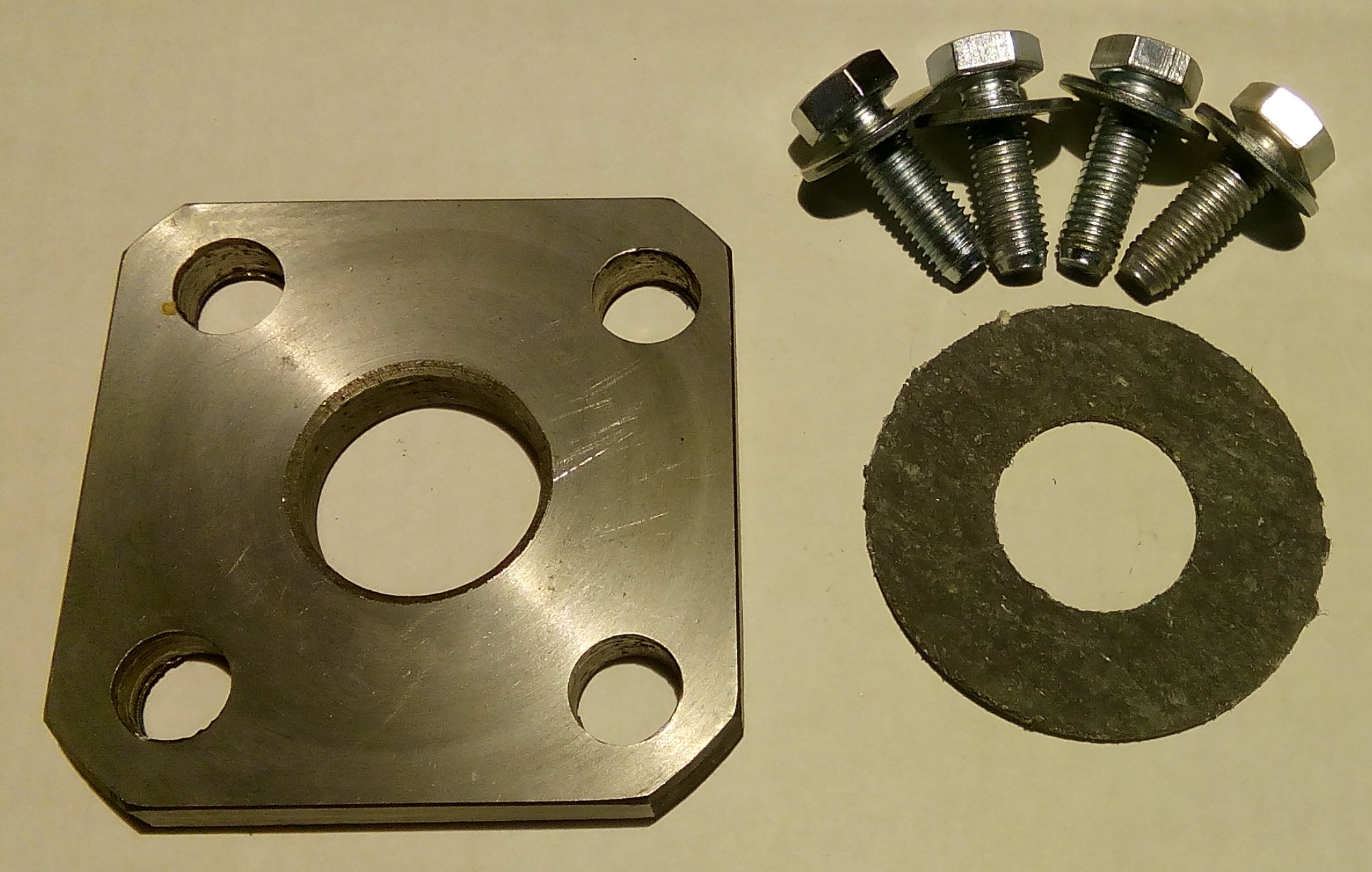

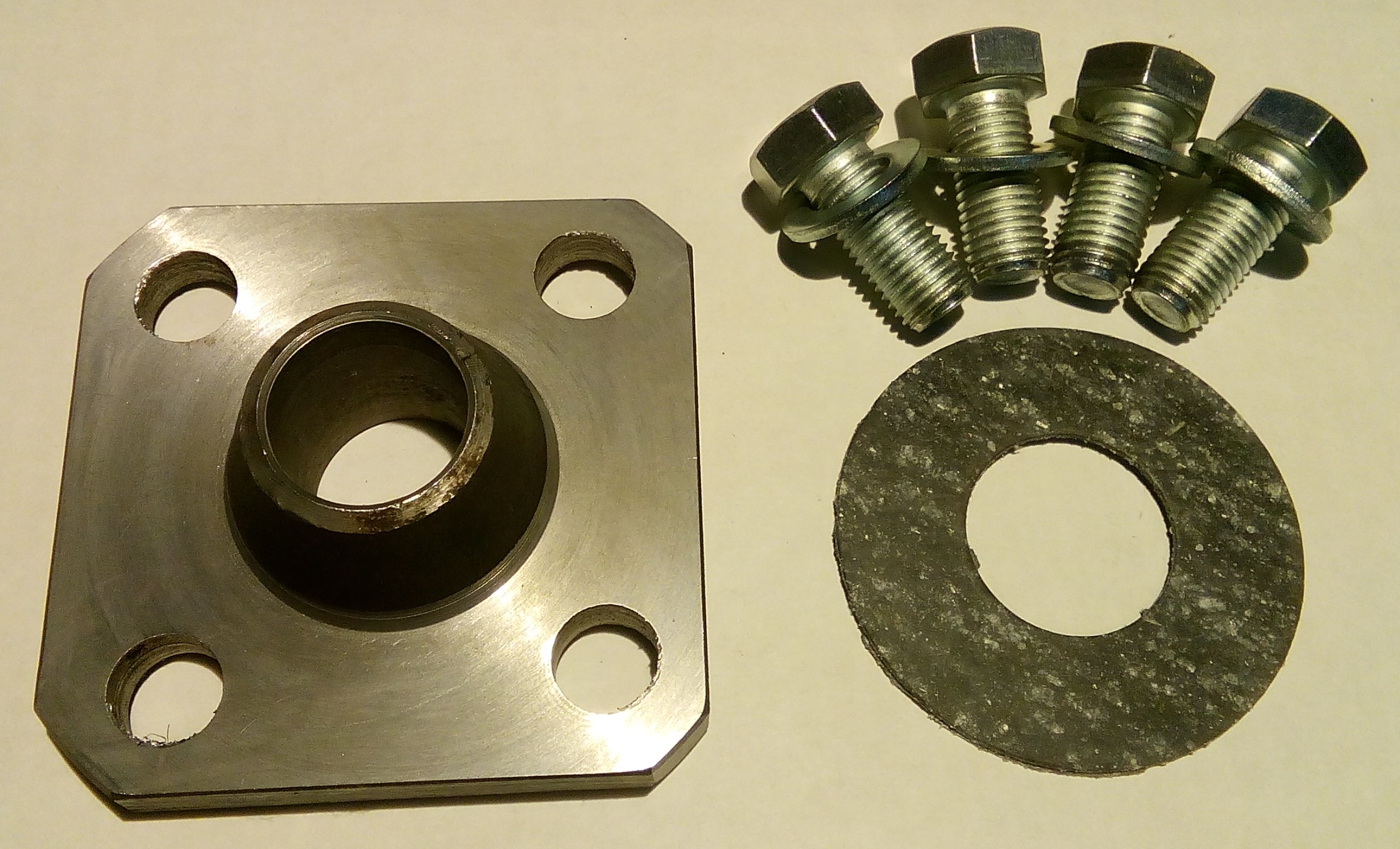

| Ответный фланец НМШ5 (вход) с крепежом и прокладкой |
 |
 |

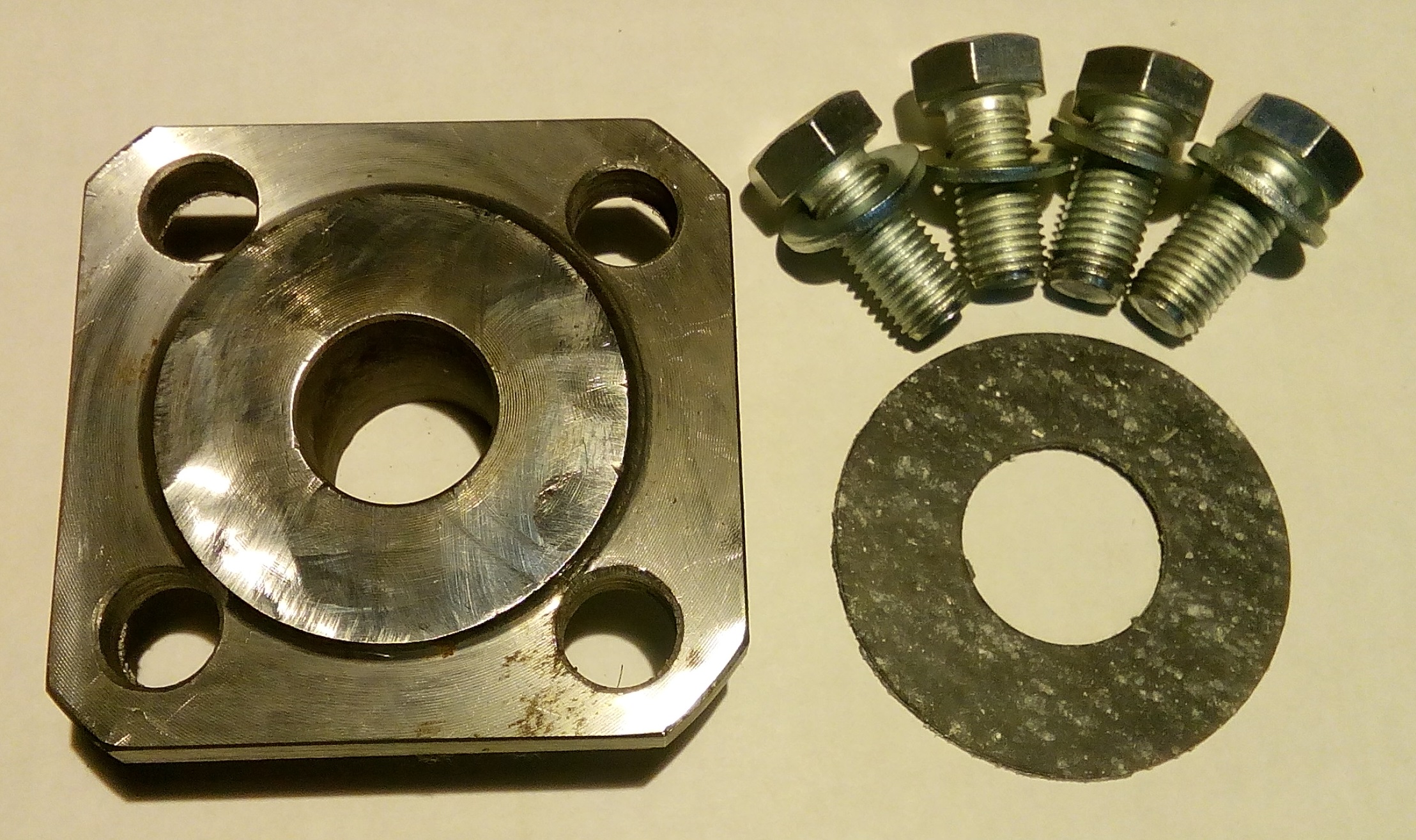

| Ответный фланец НМШ5 (выход) с крепежом и прокладкой |
 |
 |

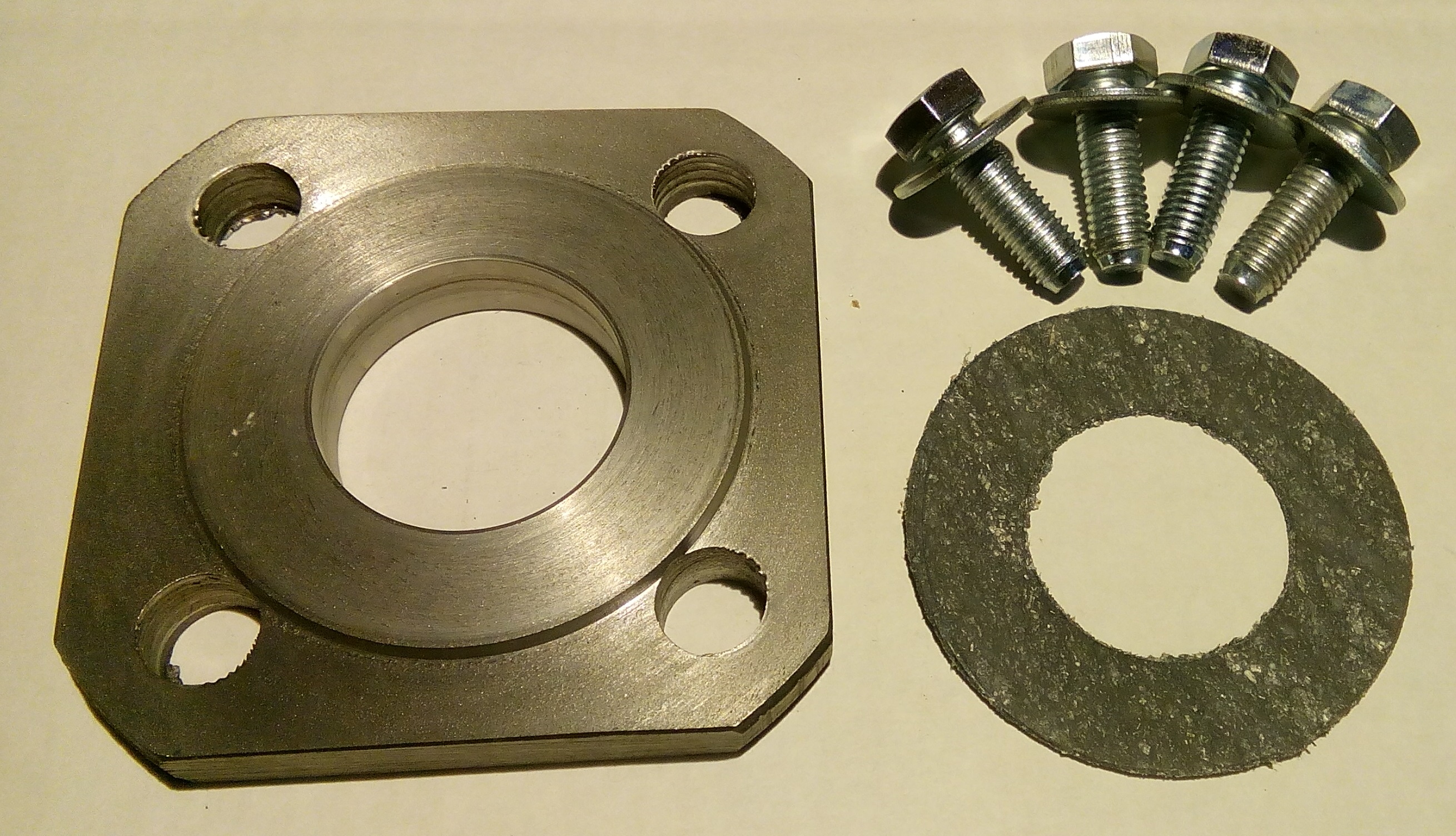

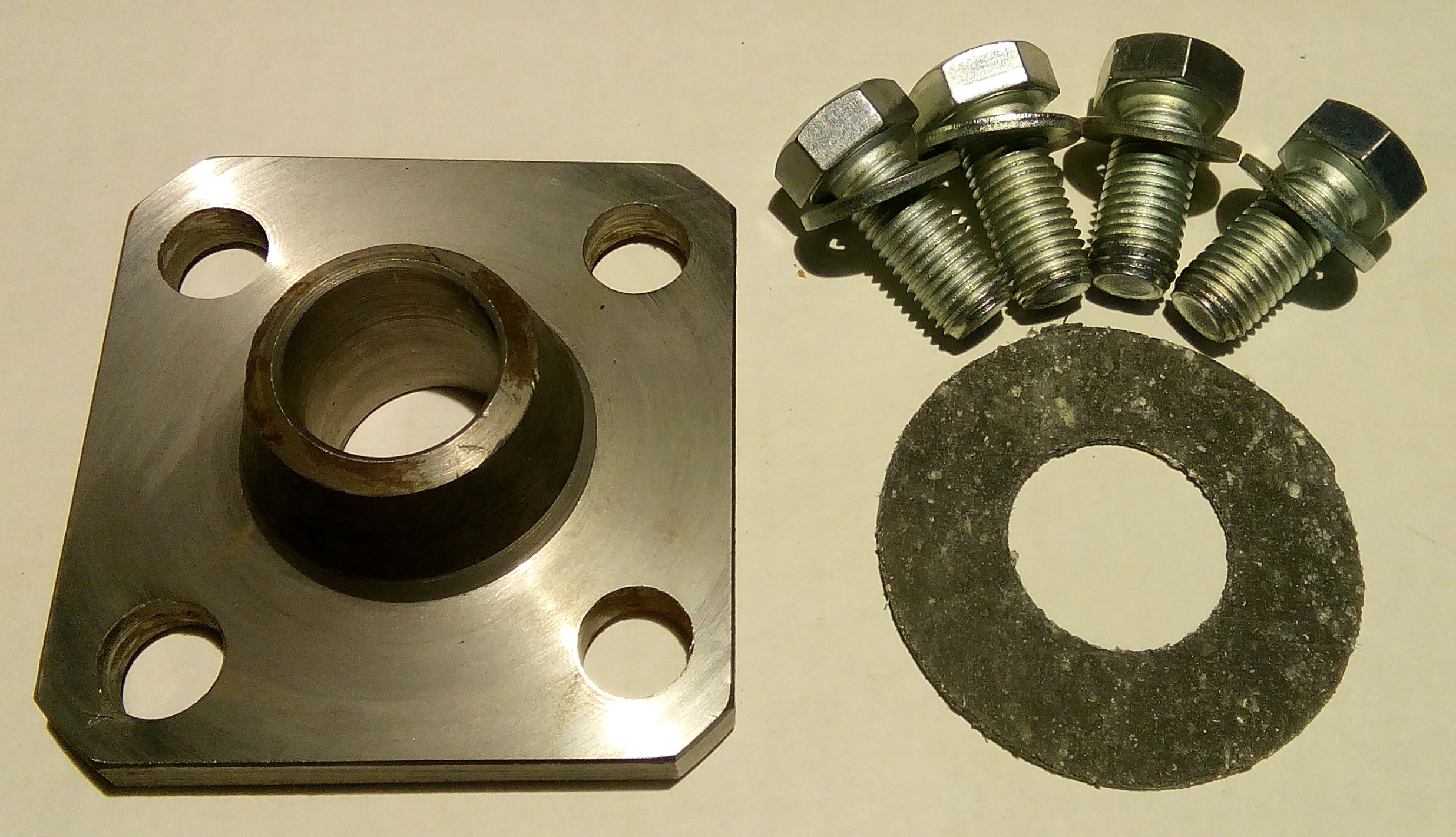

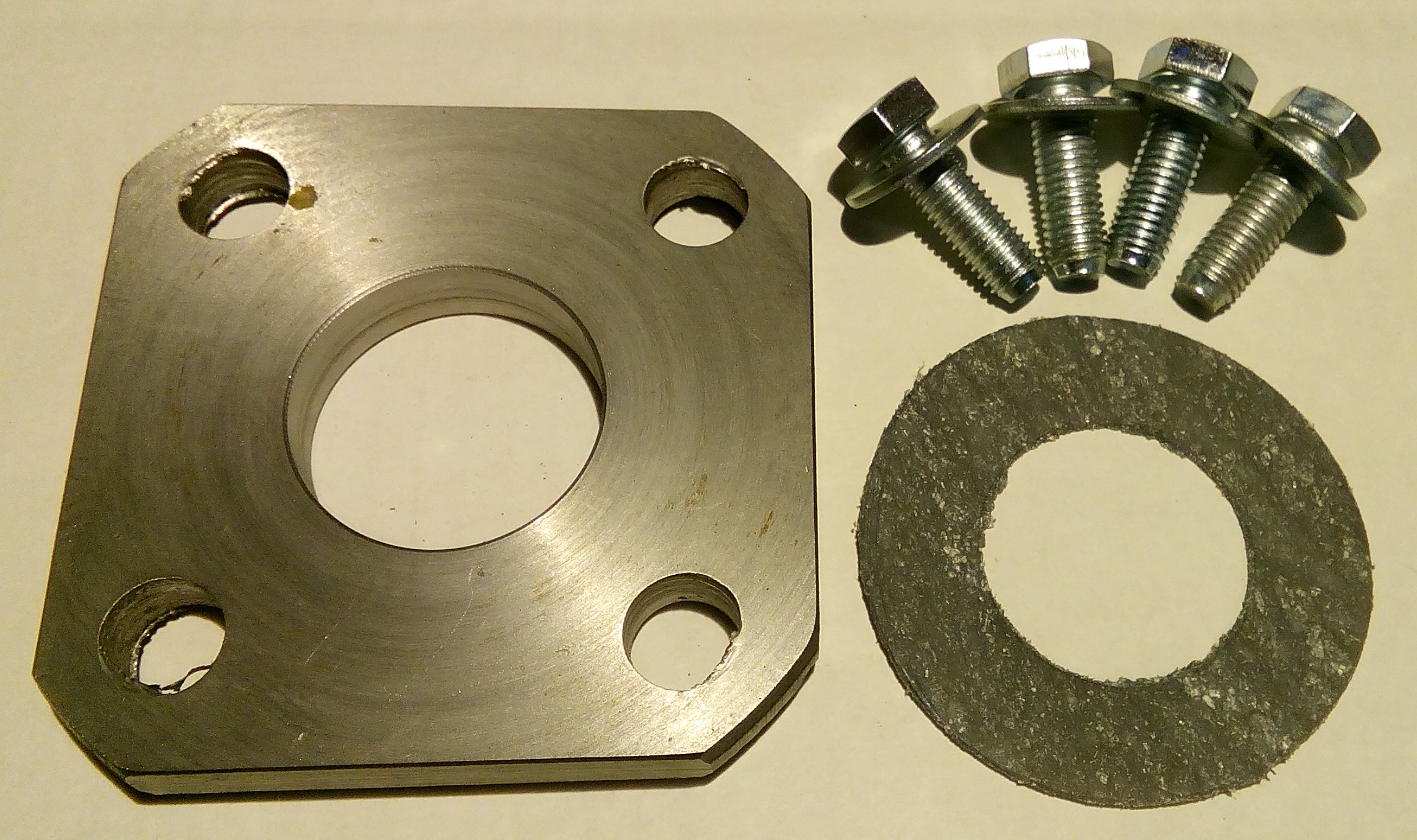

| Ответный фланец НМШ8 (вход) с крепежом и прокладкой |
 |
 |

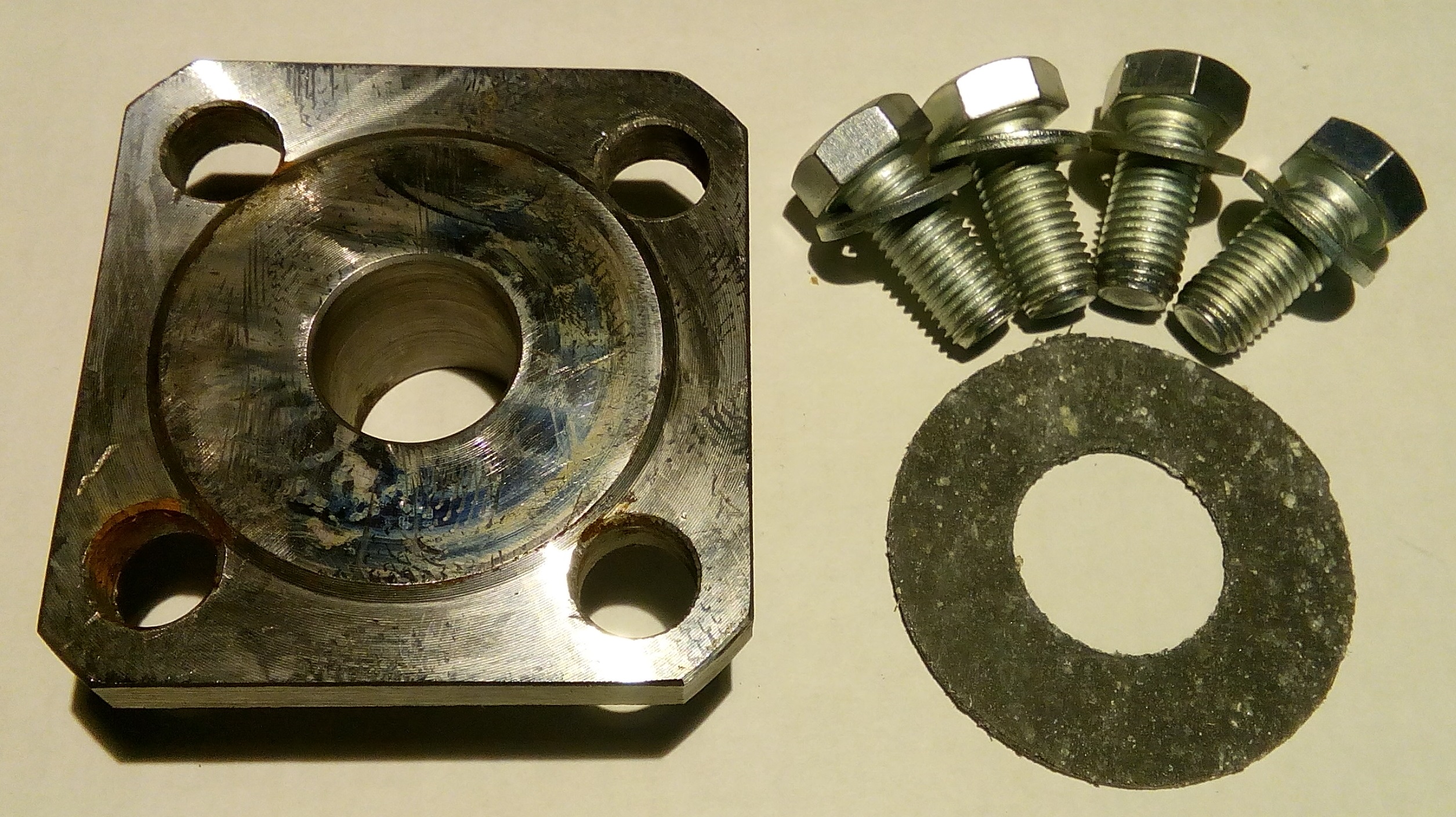

| Ответный фланец НМШ8 (выход) с крепежом и прокладкой |
 |
 |

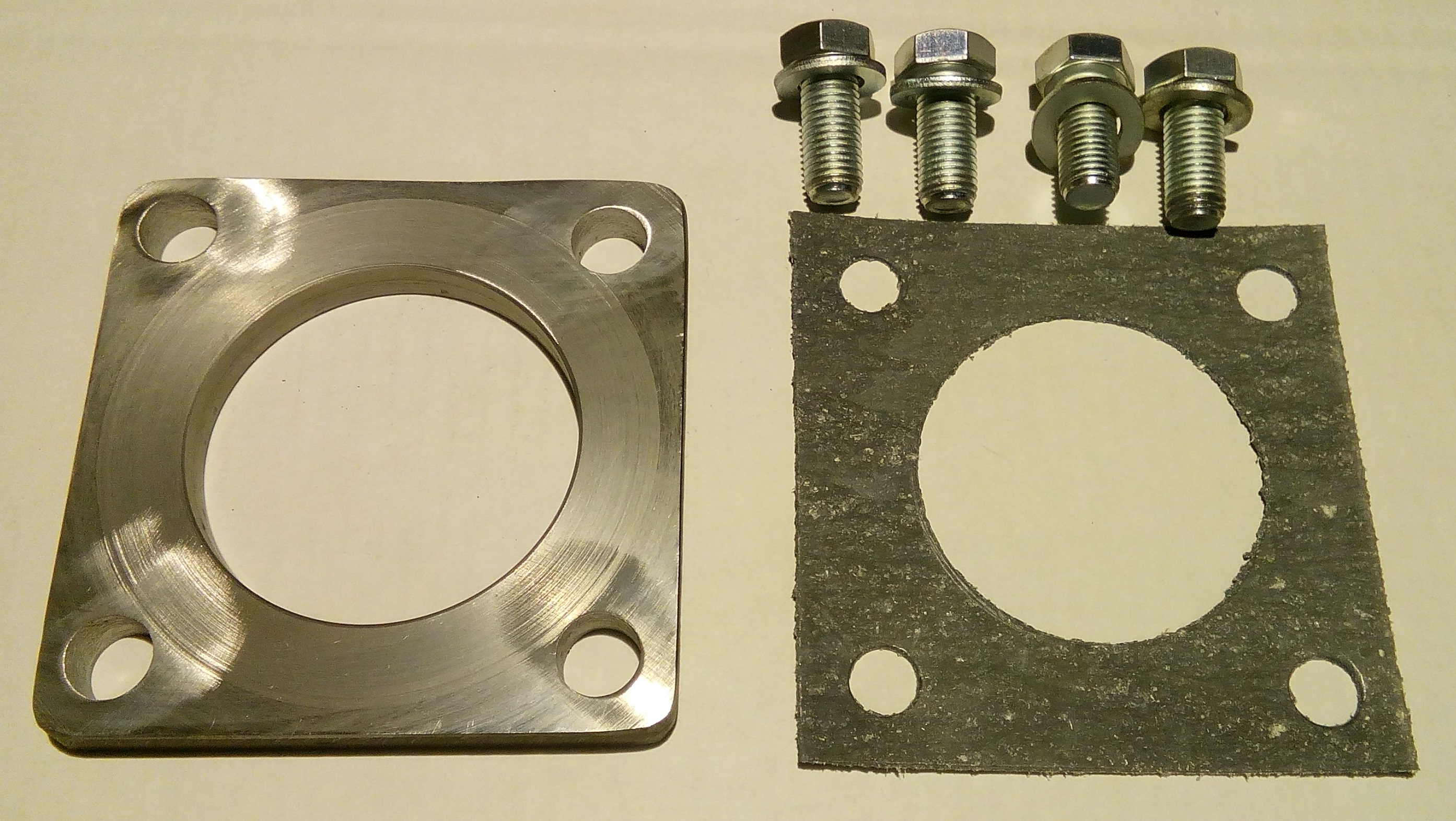

| Ответный фланец Ш40 (вход) с крепежом и прокладкой |

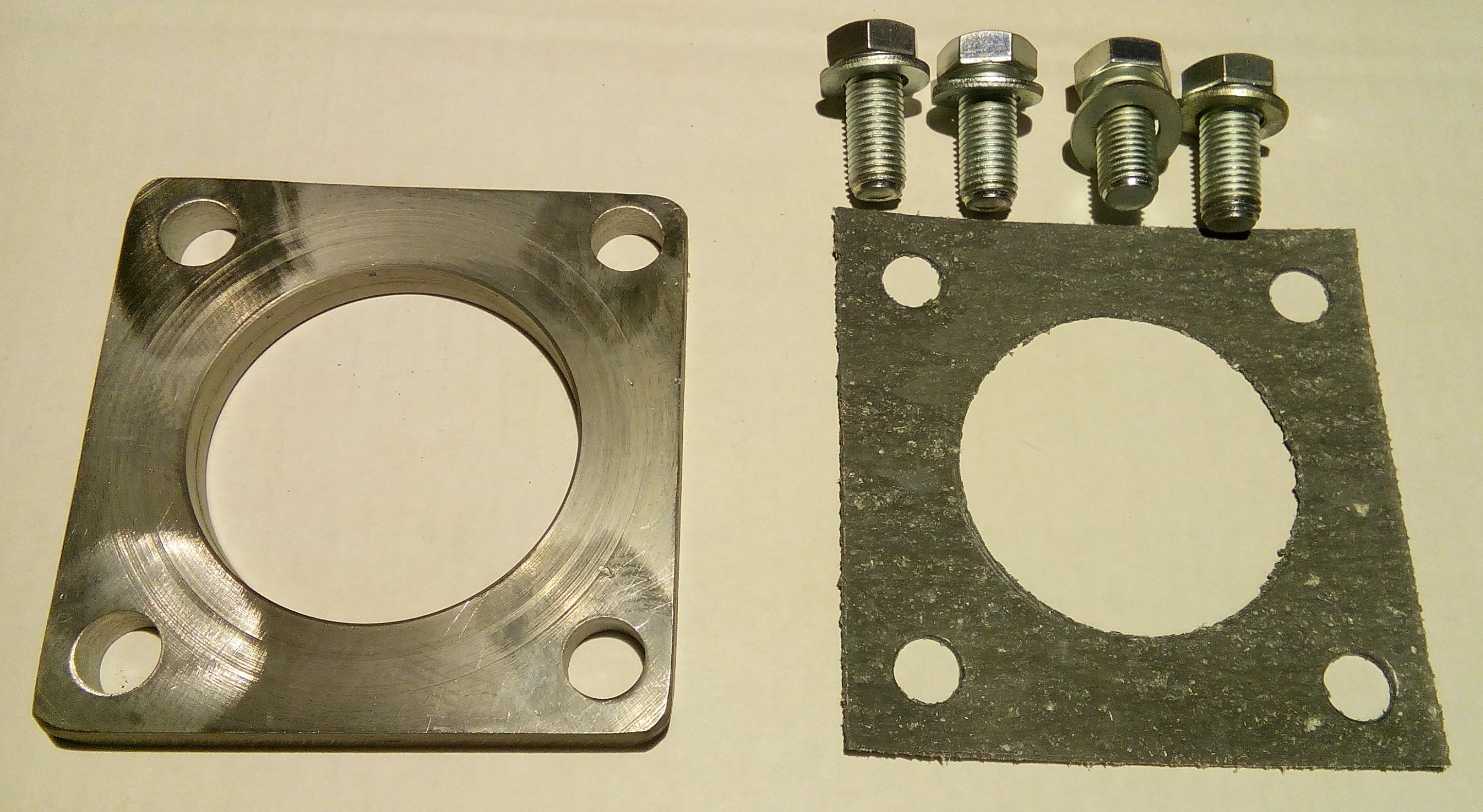

Ответный фланец Ш40 (выход) с крепежом и прокладкой |
|
|
